以人體工程學原理設計 |
 |
|

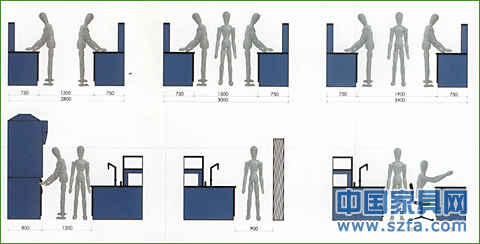

間隔的實用性 |
|
|
|

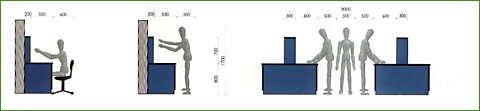

作業高度的實用性 |
|
|
|

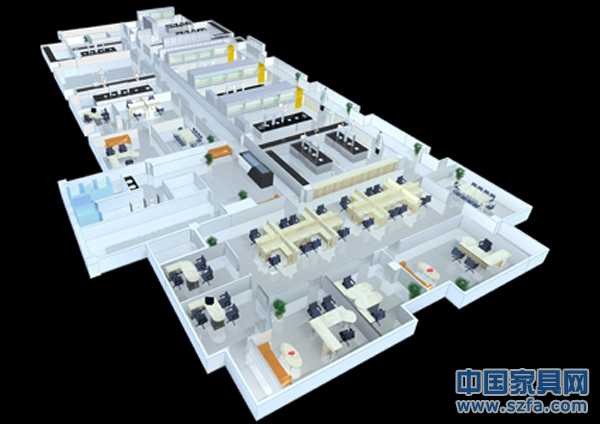

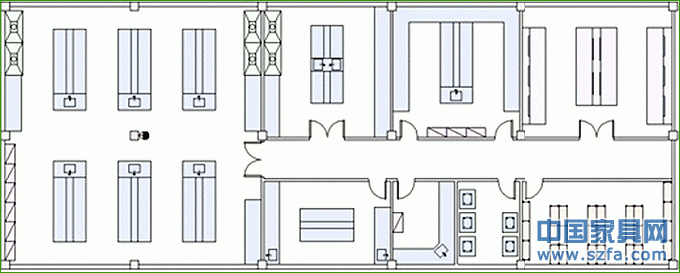

平面布局示例 |
 |
|

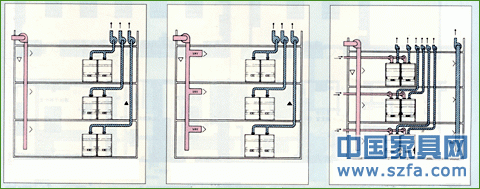

排風系統 |
|
|
|

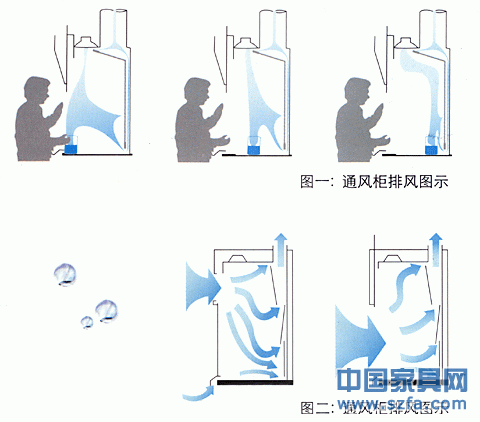

圖一、以中央進氣方式經過通風裝置進行實驗室排氣。 |
| 通風系統 |
|
|
鋼木中央桌材質說明
A．垂直架構： 為厚3mm，60x40mm鋼管焊制成型。
B．前橫梁： 為厚2.3mm，鋼板機制成型，以螺絲或拉釘固定于垂直架構。
C．后橫梁： 為厚1.6mm，鋼板機制成型，以螺絲或拉釘固定于垂直架構。
D．下橫梁： 為厚2.3mm，鋼板機制成型，以螺絲或拉釘固定于垂直架構。
E．調整腳： 為4分螺桿制，下襯防水防銹底座。
F．臺面： 臺面采用13mm理化板專用實驗室臺面.
G. 管道槽： 采用18mm防潮板。
H. 插座： 電源插座采用220V插座，約每一公尺設置一組插座。（如須110V事先說明）。
I. 門板： 門板采用18mm防潮板，并以3mm 聚氯乙烯封邊防水處理。
K. 滑軌： 抽屜兩側滑軌采用鋼制烤漆處理，采用鋼制載重型三節滑軌裝置。
L. 抽屜底板： 抽屜底板采用4mm麗光板制作。
M. 把手： 采用SUSㄇ字型實驗室專用把手。
N. 鉸鏈說明： 采用實驗室專用鉸鏈。
O．化驗水槽： 采用6mm厚聚氯乙烯制作,耐酸堿一體成型水槽。
P．化驗龍頭： 采用銅質并經耐酸堿烤漆處理之立式三口化驗龍頭，上方一口可360度旋轉，出水口為聚氯乙烯材質，除具有緩壓作用外，并可拆卸清 洗以免阻塞，整體化驗龍頭須經防酸堿及防銹之表面處理。
Q．落水頭 ： 采用提籠式過濾落水頭，具有堵臭及防止水管阻塞的功能，并易手拆卸保養。（末端加置聚氯乙烯三元件，兩層防護）。
R. 藥品架架體說明： 鋼龍骨。
S. 藥品架層板說明： 層板采用6mm鋼化玻璃。
Steel wood central table material de
A. The vertical architecture: thick 3mm, 60x40mm steel pipe welding molding.
B. The front cross member: thick 2.3mm steel, the mechanism of forming, with screws or screws fixed on the vertical structure.
C beam: thick 1.6mm steel, the mechanism of forming, with screws or screws fixed on the vertical structure.
D. 2.3mm: the thick steel plate beam, the mechanism of forming, with screws or nails are fixed on the vertical structure.
E. Adjust the foot: 4 screw system, lower lining waterproof anti-rust base.
F. Table: table uses the 13mm physicochemical board special laboratory table.
G. A pipe slot: using 18mm moisture-proof plate.
H: using 220V socket socket outlet,
